Großlamellen am Parkhaus
Solarfin Großlamellen für die RAI Amsterdam

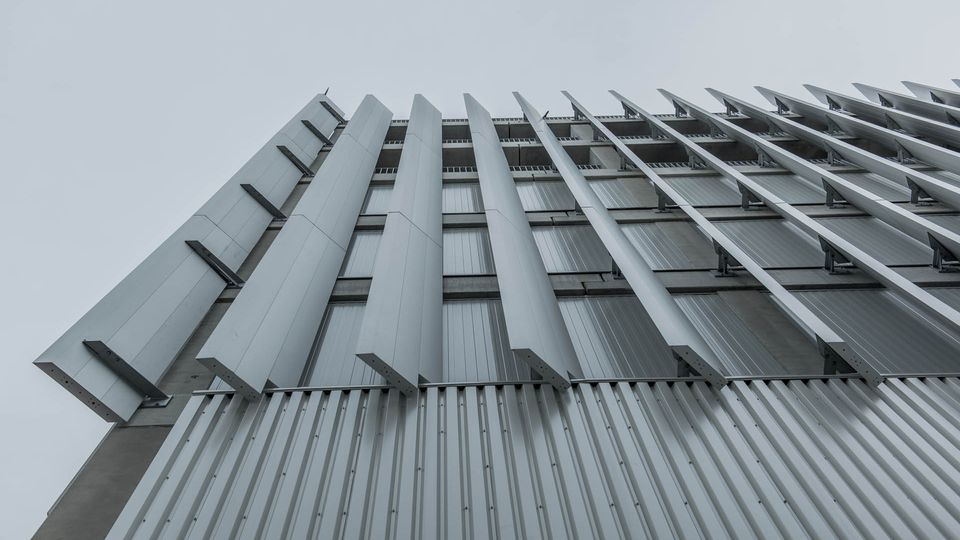

Für das multifunktionale Parkhaus der RAI Amsterdam realisierte Colt ein Großlamellensystem vom Typ Solarfin. 174 starre Aluminiumlamellen übernehmen Funktionen für Sichtschutz, Beschattung, Tageslicht und Witterungsschutz und prägen zugleich die Außenwirkung des achtgeschossigen Gebäudes.
Großlamellensystem für ein multifunktionales Parkhaus

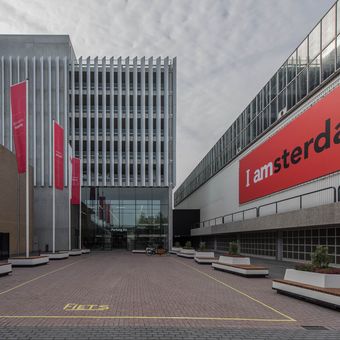

Das neue Parkhaus der RAI Amsterdam entstand direkt an der Autobahn A10 und ergänzt die bestehenden Parkhäuser des Messegeländes. Das Gebäude ist rund 30 m hoch und auf acht Geschosse verteilt.
Eine Besonderheit ist die multifunktionale Nutzung der ersten Etage. Dort stehen nicht nur Stellplätze zur Verfügung; eine Fläche von 2.500 m² kann bei Bedarf auch als Messehalle sowie für Festivals und weitere Veranstaltungen genutzt werden. Diese Etage ist deshalb doppelt so hoch wie die übrigen Parkebenen.
Für die Fassade waren mehrere Anforderungen gleichzeitig zu berücksichtigen. Neben Sichtschutz sollte die Konstruktion vor direkter Sonneneinstrahlung und Regen schützen, ohne die Tageslichtversorgung vollständig zu unterbinden.

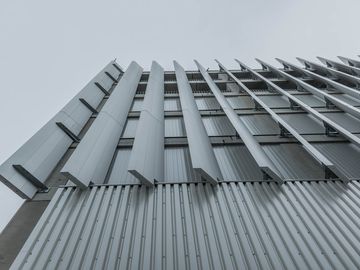

Colt setzte dafür das Großlamellensystem Solarfin ein. Die schräg gestellten Aluminiumlamellen bilden eine zweite Fassadenebene und verbinden die technischen Anforderungen mit einer einheitlichen architektonischen Gestaltung.
Case History
Projekt: RAI Amsterdam – multifunktionales Parkhaus
Ort: Amsterdam, Niederlande
Gebäudetyp: Achtgeschossiges Parkhaus mit multifunktionaler Nutzung
Anforderungsprofil: Sonnenschutz, Sichtschutz, Beschattung, Tageslicht, Witterungsschutz
Lösung: Starre Metalllamellen als Großlamellensystem
Produkt: Solarfin
Präzise Fertigung großformatiger Aluminiumlamellen
Die Größe der Fassadenelemente stellte besondere Anforderungen an Fertigung und Maßhaltigkeit. Die eingesetzten Solarfin Lamellen bestehen aus Aluminium der Legierung Al Mg Si 0,5 und sind dreigeteilt ausgeführt.
Trotz der großen Bauteillängen wurde eine hohe Maßgenauigkeit gefordert. Für Lamellen mit 7 m Länge nennt die Projektbeschreibung eine maximale Toleranz von 7 mm. Diese Ausführung entspricht laut Quelle den Vorgaben der DIN EN 755-9.
Die Lamellen wurden silberfarben in E6EV1 eloxiert und bilden über die verschiedenen Gebäudeseiten hinweg eine einheitliche Fassadenstruktur.
Durch die unterschiedliche Höhe der Elemente ließ sich das System an die variierenden Geschosshöhen des multifunktional genutzten Parkhauses anpassen. Dadurch konnten die deutlich höheren Bereiche der Veranstaltungsebene ebenso in das Fassadenkonzept einbezogen werden wie die regulären Parkgeschosse.
Funktionale Fassadenebene
Sichtschutz und Beschattung in einer Konstruktion
Die schräg gestellten Großlamellen übernehmen mehrere Funktionen gleichzeitig. Sie begrenzen direkte Einblicke in das Parkhaus, reduzieren die Sonneneinstrahlung und bieten konstruktiven Regenschutz.

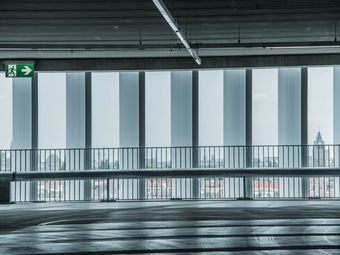

Gleichzeitig bleiben offene Bereiche zwischen den Lamellen erhalten, sodass Tageslicht in die Parkebenen gelangen kann.
Die Fassade wird damit nicht als geschlossene Hülle ausgeführt, sondern als funktionale zweite Ebene vor dem Gebäude.
FAQ
Welche Fassadenlösung wurde bei der RAI Amsterdam eingesetzt?
Colt realisierte ein Großlamellensystem vom Typ Solarfin. Insgesamt wurden 174 starre Aluminiumlamellen an der Ost-, West-, Nord- und Südseite des Parkhauses montiert. Die Lamellen dienen als Sichtschutz, Beschattung und Wetterschutz und lassen gleichzeitig Tageslicht in die Parkebenen.
Wie groß sind die Solarfin Lamellen am RAI-Parkhaus?
Die Lamellen besitzen einen Querschnitt von 800 × 100 mm. In der Höhe wurden drei Varianten eingesetzt: 5,45 m, 7,00 m und 7,35 m. Dadurch konnte die Fassadenkonstruktion an die unterschiedlichen Geschosshöhen des Gebäudes angepasst werden.
Wie verteilen sich die 174 Großlamellen auf das Gebäude?
An der Westseite wurden 63 Lamellen montiert, ebenso 63 an der Ostseite. Weitere 40 Elemente befinden sich an der Nordseite und acht an der Südseite. Die Anordnung berücksichtigt die unterschiedliche Orientierung der Fassadenflächen.
Welche Anforderungen erfüllte die Fassade?
Die Projektanforderungen umfassten Sonnenschutz, Sichtschutz, Beschattung und Tageslicht. Zusätzlich beschreibt die Quelle einen Schutz gegen Regen. Die schräg gestellten Solarfin Lamellen verbinden diese Funktionen in einer offenen Fassadenkonstruktion.
Welche Genauigkeit wurde bei der Fertigung erreicht?
Für die 7 m langen Lamellen wird in der Projektbeschreibung eine maximale Toleranz von 7 mm angegeben. Diese Maßhaltigkeit entspricht laut Quelle den Vorgaben der DIN EN 755-9.
