Beweglicher Sonnenschutz
Shadometal Lamellen für die Raiffeisenbank Wels Süd
Für die Raiffeisenbank Wels Süd in Thalheim realisierte Colt einen außenliegenden Sonnenschutz aus starren und beweglichen Shadometal Metalllamellen. Eine automatische Steuerung positioniert 242 bewegliche Elemente abhängig von den erfassten Wetterdaten.
Bewegliche Metalllamellen für Sonnenschutz und Lichtlenkung

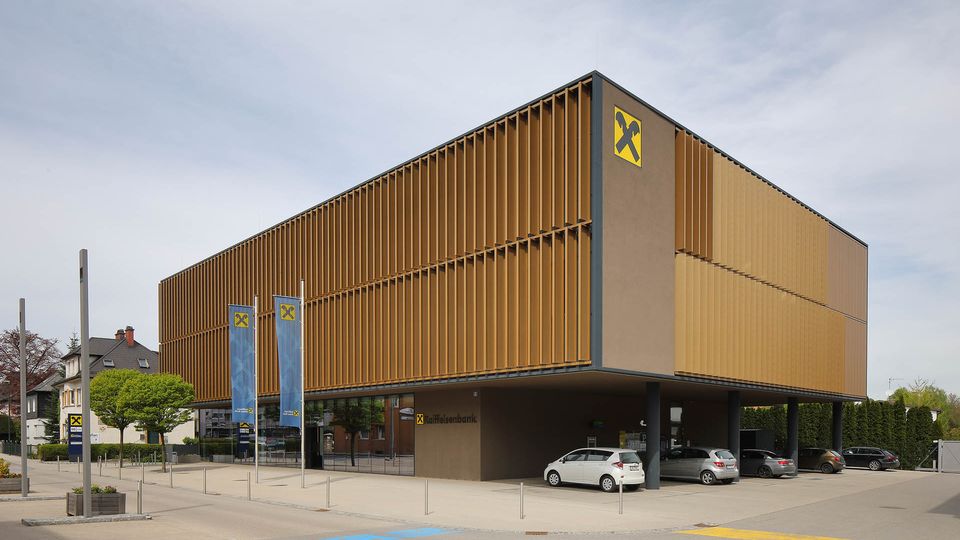

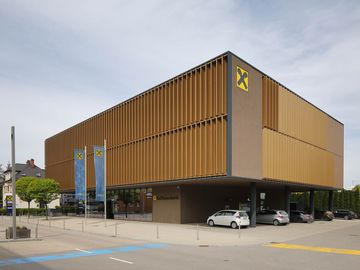

Das 2014 eröffnete Gebäude der Raiffeisenbank Wels Süd ist als dreigeschossiger Kubus ausgeführt. Für die beiden oberen Geschosse plante Colt eine Fassadenlösung aus starren und beweglichen Shadometal Lamellen mit einer Gesamtfläche von 654,6 m².

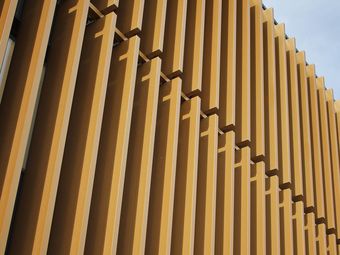

Die Aluminiumlamellen sind 500 mm breit und 4.350 mm hoch. Ihre Perforation mit einem Lochanteil von 23 % beeinflusst den Lichteinfall auch bei weitgehend geschlossener Fassadenstellung. Gleichzeitig übernehmen die beweglichen Elemente den außenliegenden Sonnenschutz.

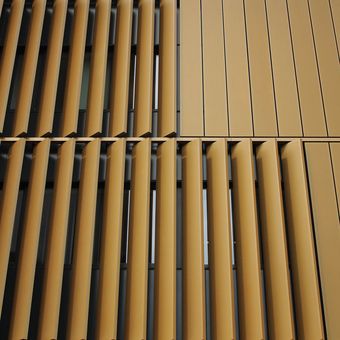

Insgesamt wurden 59 starre und 242 bewegliche Lamellen eingesetzt. Die beweglichen Elemente können gemeinsam gedreht und bis in eine geschlossene Fassadenstellung gefahren werden. Dadurch verändert sich die äußere Erscheinung des Gebäudes abhängig von der jeweiligen Position der Lamellen.
Die Ausführung in RAL 1036 bindet den Sonnenschutz als sichtbares Gestaltungselement in das Fassadenkonzept ein.
Case History
Projekt: Raiffeisenbank Wels Süd
Ort: Thalheim bei Wels, Oberösterreich, Österreich
Gebäudetyp: Bank- und Bürogebäude
Anforderungsprofil: Außenliegender Sonnenschutz
Lichtlenkung, Beschattung.
Lösung: Starre und bewegliche perforierte Metalllamellen
Produkt: Shadometal
Perforierte Lamellen als Teil der Architektur
Die Shadometal Elemente verbinden Sonnenschutz und Fassadengestaltung innerhalb einer Konstruktion. Durch die Perforation gelangt auch bei geschlossener Lamellenstellung Tageslicht durch die äußere Fassadenebene. Bei geöffneten Lamellen bleiben zusätzlich Sichtbeziehungen nach außen erhalten.
Die veränderliche Stellung der Elemente erzeugt über den Tagesverlauf unterschiedliche Lichtwirkungen und verändert zugleich die Ansicht des Gebäudes. Der Sonnenschutz wird damit nicht als separates technisches Bauteil behandelt, sondern als Bestandteil der Architektur.
Das Gebäude wurde mit einem umfassenderen Energiekonzept geplant. Laut Projektbeschreibung gehören dazu unter anderem eine Lüftungsanlage mit Rotationswärmetauscher, LED-Beleuchtung und eine Photovoltaikanlage auf dem Gebäude. Die bewegliche Fassade ergänzt dieses Konzept durch außenliegenden Sonnenschutz und Beschattung.
40 Motoren
Automatische Steuerung reagiert auf Wetterdaten
Die 242 beweglichen Shadometal Lamellen werden über insgesamt 40 Motoren angetrieben.
Eine mikroprozessorgestützte Steuerung verarbeitet Daten einer Wetterstation und positioniert die Fassadenelemente automatisch. Für unterschiedliche Betriebszustände können definierte Positionen hinterlegt werden, beispielsweise für Vereisung, Sturm oder die Reinigung der Anlage.
Bei Bedarf lässt sich die automatische Steuerung manuell übersteuern.
FAQ
Wie viele Shadometal Lamellen wurden an der Raiffeisenbank eingesetzt?
Die Fassadenanlage besteht aus insgesamt 301 Lamellen. Davon sind 59 Elemente starr und 242 beweglich ausgeführt. Die beweglichen Lamellen werden über 40 Motoren angetrieben.
Welche Abmessungen haben die Metalllamellen?
Die eingesetzten Aluminiumlamellen sind 500 mm breit und 4.350 mm hoch. Sie besitzen einen Lochanteil von 23 % und wurden in der Farbe RAL 1036 ausgeführt. Insgesamt erstreckt sich die Lamellenfassade über 654,6 m².
Wie wird der bewegliche Sonnenschutz gesteuert?
Die Steuerung wertet über eine Wetterstation aktuelle Wetterdaten aus und positioniert die beweglichen Lamellen automatisch. Darüber hinaus können festgelegte Positionen für bestimmte Betriebszustände wie Sturm, Vereisung oder Reinigung hinterlegt werden. Eine manuelle Übersteuerung ist ebenfalls möglich.
Welche Funktionen übernimmt die Shadometal Fassade?
Die Fassadenkonstruktion dient als außenliegender Sonnenschutz und zur Beschattung. Gleichzeitig beeinflussen die perforierten Lamellen den Tageslichteinfall und ermöglichen abhängig von ihrer Stellung Sichtbeziehungen nach außen. Durch ihre Bewegung verändern sie zudem das Erscheinungsbild der Fassade.
