Brandschutz für Logistik
Entrauchung im SPAR Logistikzentrum Ebergassing
Im Zuge der Sanierung des Eisstadions Kleinholz realisierte Colt eine natürliche Rauch- und Wärmeabzugsanlage mit ergänzender Lüftungs- und Tageslichtfunktion. Die Steuerung wurde aufgrund der großen Gebäudedistanzen dezentral über LON-BUS vernetzt.
Natürliche Entrauchung für 32.000 m² Logistikfläche
Das SPAR Logistikzentrum in Ebergassing wurde im Juni 2016 nach zweijähriger Bauzeit in Betrieb genommen. Colt übernahm die brandschutztechnische Ausarbeitung auf Grundlage des vorhandenen Brandrauchentlüftungskonzepts und führte dabei auch die erforderlichen Abstimmungen mit den zuständigen Behörden.
Statt der ursprünglich vorgesehenen Kombination aus natürlicher Entrauchung und mechanischer Rauchverdünnung wurde eine Lösung mit natürlicher Rauchableitung umgesetzt.

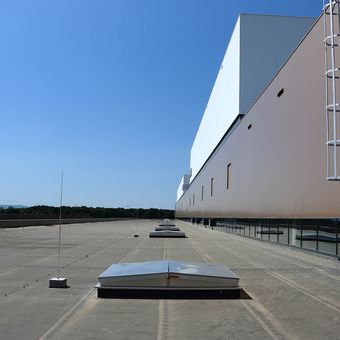

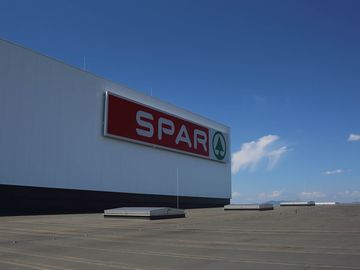

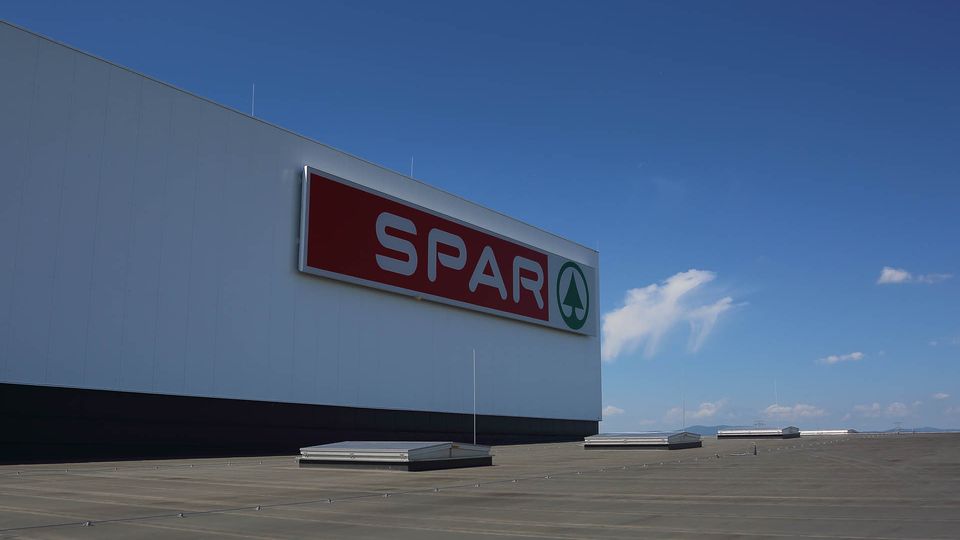

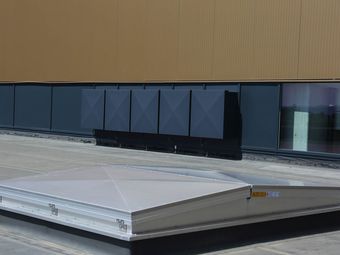

Auf den Dachflächen kamen insgesamt 78 Apollo Brandlüfter zum Einsatz. Ergänzt wurden sie durch 31 W-Liberator Systeme mit einer Dachöffnungsfläche von jeweils weniger als 1 m². Für die natürliche Be- und Entlüftung sowie die Tageslichtnutzung wurden außerdem 31 Coltlite CLT Lamellenfenster eingebaut.
Die Apollo Geräte werden in der Projektquelle als nach EN 12101-2 geprüft und VdS-zertifiziert beschrieben. Für die eingesetzten Coltlite CLT wird ein Schalldämmmaß von 41 dB angegeben.
Case History
Projekt: SPAR Logistikzentrum Ebergassing
Ort: Ebergassing, Niederösterreich, Österreich
Gebäudetyp: Teilweise zweigeschossiges Logistikzentrum
Anforderungsprofil: Brandrauchentlüftung und Rauchabschnittsbildung
Lösung: Brandrauchentlüftungskonzept mit natürlicher Entrauchung, Rauchschürzen, Feuerschutzvorhängen und Steuerungstechnik
Produkt: Apollo, W-Liberator, Coltlite CLT, SmokeMaster SM-ST, SmokeMaster SM5
, FireCurtain FM1
Feuerschutzvorhänge und Steuerung ergänzen das Brandschutzkonzept
Neben der Rauchableitung und Rauchabschnittsbildung wurden im Logistikzentrum 15 Feuerschutzvorhänge vom Typ FireCurtain FM1 installiert. Ihre Aufgabe besteht darin, den Flammendurchtritt an den dafür vorgesehenen Gebäudeöffnungen zu begrenzen. Die Projektquelle nennt hierfür eine Prüfung nach EN 1634-1 und einen Feuerwiderstand von bis zu 240 Minuten.
Für die Ansteuerung der Rauch- und Wärmeabzugsanlagen kamen zehn pneumatische und sechs elektrische Steuerungssysteme zum Einsatz. Die Auslösung erfolgt zentral über pneumatische Schaltschränke und teilweise manuell über Nottaster.
Damit umfasst die Colt Lösung nicht nur einzelne Rauchabzugsgeräte, sondern mehrere aufeinander abgestimmte Komponenten: Dachgeräte zur Rauchableitung, Lamellenfenster, Rauchschürzen zur Rauchabschnittsbildung, Feuerschutzvorhänge sowie die zugehörige Steuerungstechnik.
Diese Kombination war auf die unterschiedlichen Funktionsbereiche des teilweise zweigeschossigen Logistikzentrums abgestimmt.
Mehrfachfunktion im Betrieb
Coltlite verbindet Lüftung, Tageslicht und Brandfallfunktion
31 Coltlite CLT Lamellenfenster wurden für die natürliche Be- und Entlüftung der Logistikhallen eingesetzt und unterstützen gleichzeitig die Tageslichtversorgung.
Im Brandfall sind sie Bestandteil des Entrauchungskonzepts. Die Elemente bestehen laut Projektbeschreibung aus thermisch getrennten Aluminiumprofilen.
Für die im Projekt eingesetzte Ausführung wird ein Schalldämmmaß von 41 dB angegeben.
FAQ
Welche Brandschutzsysteme wurden im SPAR Logistikzentrum eingesetzt?
Zum System gehören 78 Apollo Brandlüfter, 31 W-Liberator Geräte, 31 Coltlite CLT Lamellenfenster, insgesamt 80 SmokeMaster Rauchschürzen sowie 15 FireCurtain FM1 Feuerschutzvorhänge. Ergänzt wird die Anlage durch zehn pneumatische und sechs elektrische Steuerungssysteme.
Wie funktioniert die Entrauchung des Logistikzentrums?
Das ausgeführte Konzept setzt auf natürliche Rauchableitung. Apollo Brandlüfter und weitere Öffnungselemente unterstützen die Ableitung von Rauch und Wärme aus dem Gebäude. Rauchschürzen begrenzen dabei die horizontale Rauchausbreitung und bilden definierte Rauchabschnitte.
Welche Aufgabe übernehmen die SmokeMaster Rauchschürzen?
Die Rauchschürzen unterstützen die gezielte Führung und Begrenzung von Rauch innerhalb der großen Hallenflächen. In Ebergassing wurden 79 SmokeMaster SM-ST und eine SmokeMaster SM5 installiert. Für die SM5 nennt die Quelle die Klassifizierungen D120 und DH120.
Wie wird die RWA-Anlage gesteuert?
Für die Anlagensteuerung wurden zehn pneumatische und sechs elektrische Systeme installiert. Die Auslösung erfolgt zentral über pneumatische Schaltschränke; teilweise ist auch eine manuelle Betätigung über Nottaster vorgesehen.
