Natürliche Zuluft für wirksamen Rauchabzug

Bei einer natürlichen Rauch- und Wärmeabzugsanlage werden heiße Rauchgase über Öffnungen im oberen Bereich des Gebäudes abgeführt. Damit dieser Volumenstrom aufrechterhalten werden kann, muss gleichzeitig Luft in das Gebäude nachströmen.

Fehlt eine ausreichend dimensionierte Nachströmung, kann sich ein Unterdruck aufbauen. Dieser kann den vorgesehenen Luftstrom durch die Rauchabzugsöffnungen beeinträchtigen und damit die Funktion des Gesamtsystems beeinflussen.

Zuluft ist deshalb ein wesentlicher Bestandteil der Planung einer natürlichen RWA. Sie wird in der Regel unterhalb der Rauchschicht beziehungsweise in tieferen Bereichen des Gebäudes zugeführt. Dadurch kann kühlere Außenluft nachströmen, während die heißen Rauchgase im oberen Bereich abgeführt werden.

Entscheidend sind dabei nicht nur die vorhandenen Öffnungsflächen. Auch deren Lage, Verteilung, Öffnungszustand und das Zusammenspiel mit den Rauchabzugsgeräten müssen im Brandschutzkonzept berücksichtigt werden.

Für die natürliche Nachströmung können unterschiedliche Öffnungen in der Gebäudehülle genutzt werden. Infrage kommen beispielsweise Fenster, Türen, Tore oder speziell vorgesehene Lüftungsöffnungen in den Außenwänden.

Voraussetzung ist, dass diese Öffnungen im Brandfall tatsächlich zur Verfügung stehen und in die vorgesehene Stellung gebracht werden können. Je nach Brandschutzkonzept kann dies automatisch über eine Steuerung oder durch eine definierte manuelle Auslösung erfolgen.

Die bereitgestellte Beschreibung sieht eine möglichst tiefe Anordnung der Zuluftflächen vor. Eine Verteilung über mehrere Gebäudeseiten kann zudem dazu beitragen, die Nachströmung gleichmäßiger in den betroffenen Bereich einzubringen.

Welche Öffnungen genutzt werden können und welche Flächen erforderlich sind, muss projektspezifisch festgelegt werden. Gebäudegeometrie, Lage der Rauchabzugsgeräte und das vorgesehene Strömungskonzept spielen dabei eine zentrale Rolle.

Rauchabzugs- und Zuluftöffnungen dürfen nicht unabhängig voneinander betrachtet werden. Beide Seiten bestimmen gemeinsam, wie sich Luft und Rauch im Gebäude bewegen.

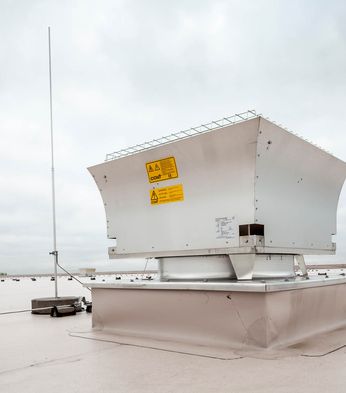

Die Rauchabzugsgeräte befinden sich typischerweise im oberen Gebäudebereich, da sich heiße Rauchgase dort sammeln. Die Zuluft wird dagegen tiefer eingebracht und unterstützt den Druckausgleich sowie die gerichtete Nachströmung.

Auch die Steuerung spielt eine wichtige Rolle. Zuluftöffnungen müssen im vorgesehenen Brandfallszenario zum richtigen Zeitpunkt geöffnet werden und mit den Rauchabzugselementen zusammenwirken.

Eine fachgerechte Planung berücksichtigt deshalb unter anderem die freien Öffnungsflächen, die Position der Zu- und Abluftöffnungen sowie die baulichen Gegebenheiten des Gebäudes. Nur das abgestimmte Gesamtsystem kann die im Brandschutzkonzept vorgesehene Rauchableitung unterstützen.
